一、項目簡介

      三峽右岸電站共裝設12臺700MW水輪發電機組，其中23#機組由哈爾濱電機廠有限公司供貨。引水壓力鋼管直徑為12.4m，壓力鋼管與蝸殼通過伸縮節連接，其形式為波紋管式，布置在伸縮節室內，伸縮節室長5.0m，其高度為17m，寬度為16.0m。伸縮節室底板高程EL.48.0m，通過EL.44.0m高程電站上游操作廊道可進入壓力鋼管伸縮節室內。

       超聲波流量計的換能器布置在壓力鋼管下平段的伸縮節下游側。下平段的上游為壓力鋼管下彎段，下游為水輪機蝸殼進口段，下平段長度約為13.64m，其中，伸縮節長度約為2.2m。

       換能器采用內貼式安裝，為滿足測流精度，超聲波測流裝置采用16聲道方案,共計32只換能器，換能器底板通過焊接方式固定在壓力鋼管內壁上，壓力鋼管內焊裝電纜保護管，電纜通過設在伸縮節下游側鋼管上的穿纜器引出至伸縮節室。超聲波流量計的現地測量單元布置在伸縮節室內（EL.48.0m高程），工控機機箱布置在水輪機層（EL.67.0m高程）。

二、技術亮點

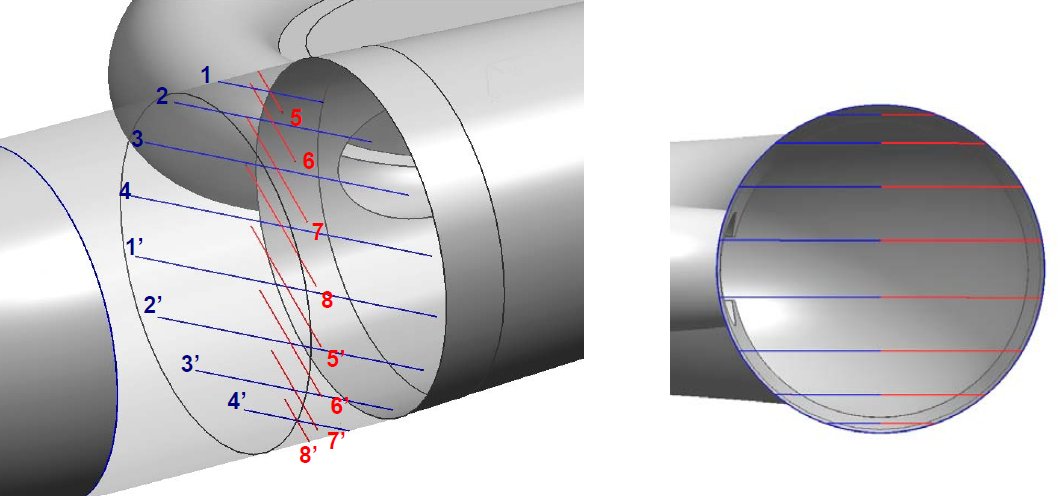

1、交叉16聲道（2E16P）換能器布置，內貼式安裝，伸縮節室內通過穿纜器將電纜引出管外。

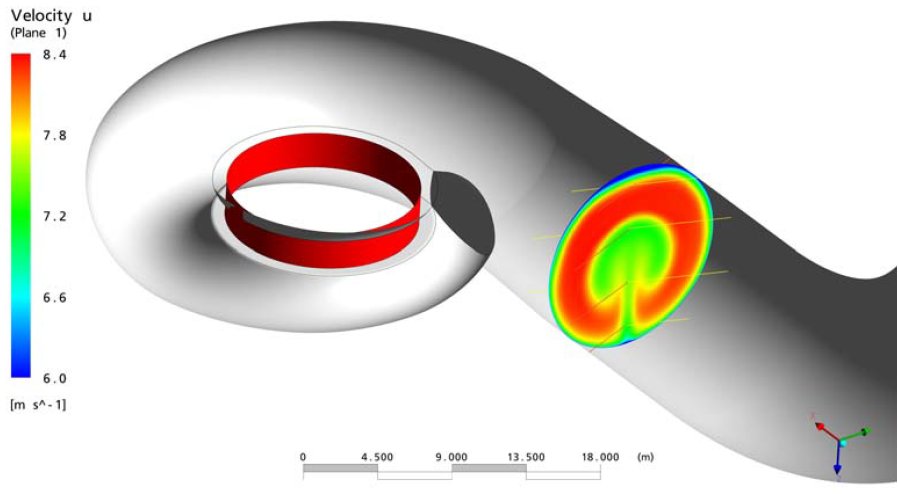

2、直管段較短，通過CFD模擬仿真技術，進行換能器聲道位置及流量積分優化。

3、經緯儀定位，全站儀復測安裝幾何數據。

4、管徑大（管徑12.4m），流速高（最高斷面平均流速至8.5m/s）。

5、提供了兼顧流量測量及效率監測的軟件系統。

6、產品壽命：穩定運行超過15年。

7、綜合誤差評估為：±0.6%

·  2E16P聲道布置，內貼式換能器安裝。2008年安裝，系統穩定運行超過15年。

·  CFD模擬仿真，換能器安裝位置優化。

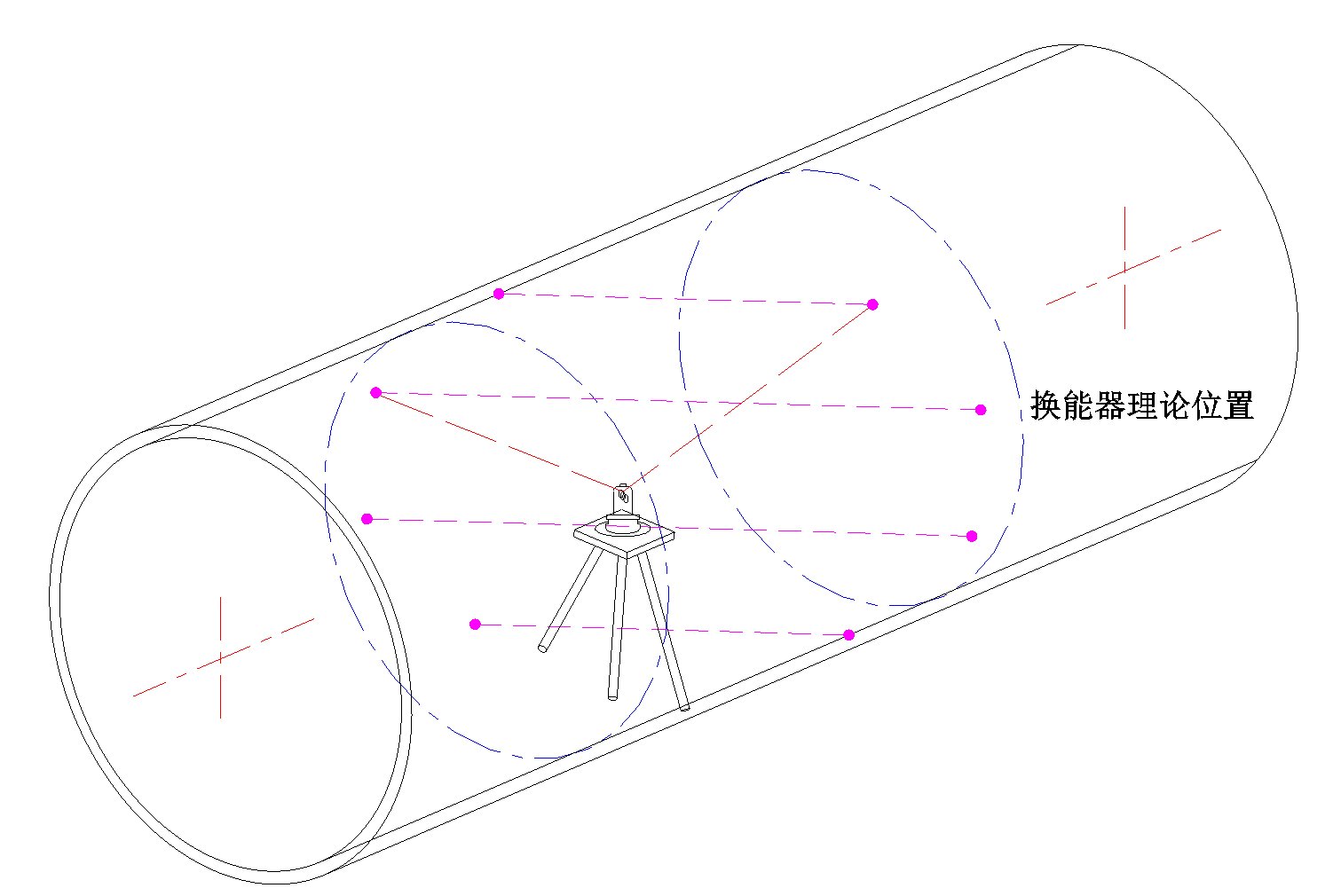

       8層流速，交叉聲道面布置，聲道角均為70°。計算機仿真積分誤差為±0.51%。

·  經緯儀輔助定位，全站儀復測安裝幾何數據。

       “超聲流量計幾何參數測算系統”根據流道的圓柱面、軸線、各換能器點、各聲道的位置自動計算出①聲道長、②聲道角、③換能器突出、④聲道高度、⑤斷面高度等參數。利用該方法可以充分得到現場安裝的幾何參數的準確值，控制幾何參數誤差在允許范圍之內。

·  管徑大，流速快。

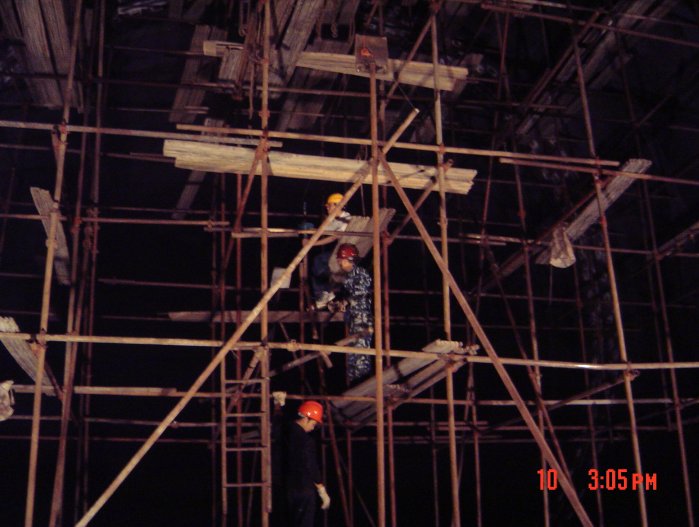

       搭建8層腳手架，全覆蓋換能器安裝斷面；搭建經緯儀操作平臺及靶板，微調腳手架避免遮擋經緯儀激光點。換能器電纜護管采用防沖擊的設計。

·  配套效率監測軟件系統。

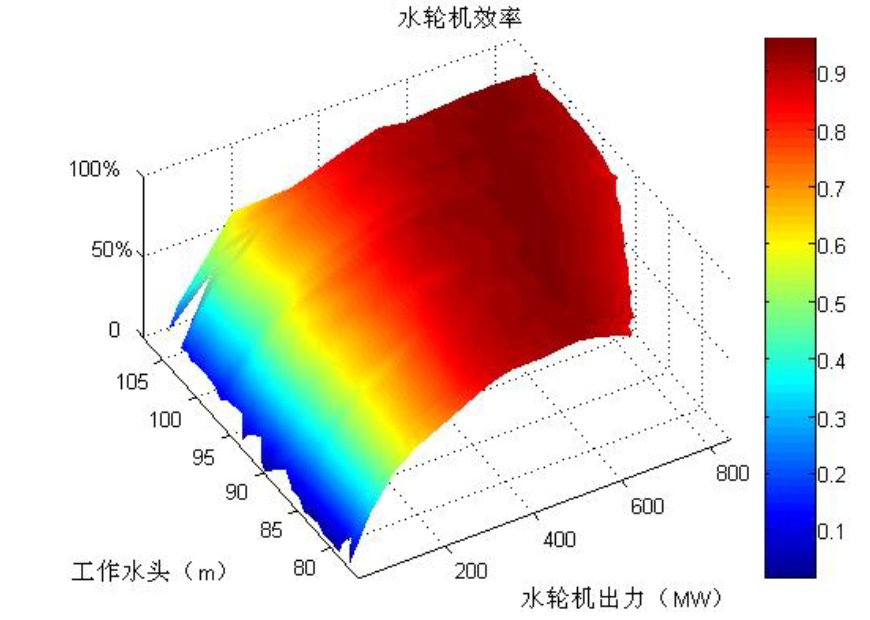

監測軟件用于在線監測流量，同時自動采集工作水頭、有功功率，導葉開度等輔助參數，兼顧監測水輪機和機組效率，保證水輪機運行于高效率區。

·  基于模擬仿真的誤差評估分析。

綜合誤差評估為：±0.6%（積分誤差±0.51%，換能器突出誤差±0.3%，幾何誤差±0.2% ，電子誤差±0.1% ）。

三、方案設計

換能器16聲道安裝，2E16P布置；

壓力鋼管平直段較短，聲道角度選用70°；

內貼式安裝換能器，換能器電纜由伸縮節室引出；

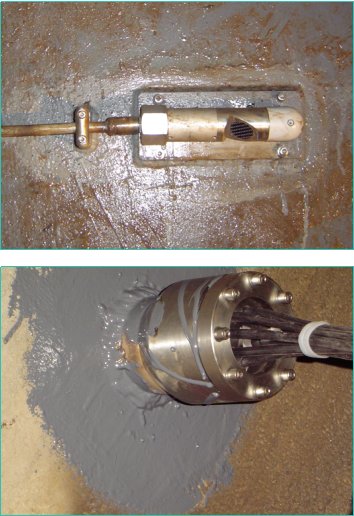

引出電纜采樣具有自主專利的穿纜器進行密封；

現地主機安裝于伸縮節室內，該處濕度較大，主機箱選用IP68密封等級設計；

流量與效率監測軟件系統安裝在位于水輪機層的工控機內，從工控機內輸出相應的信號到電站監控系統。
