一、項目簡介

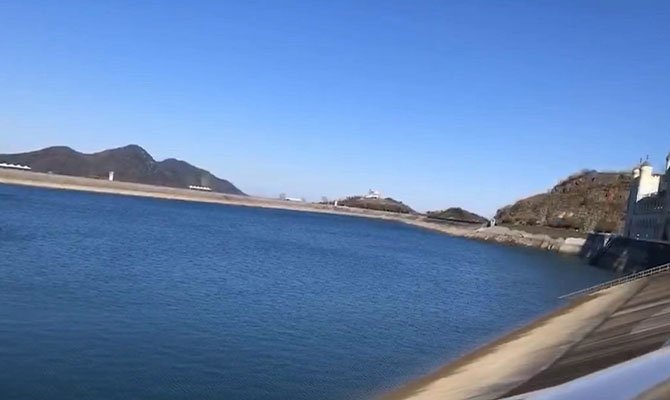

       浙江天荒坪抽水蓄能電站

       浙江天荒坪抽水蓄能電站：1994年3月正式動工，1998年1月第一臺機組投產，于2000年12月底全部竣工投產。主要由上、下水庫、輸水系統、地下廠房、開關站等組成，上下水庫庫底的天然高差約590m，最大發電毛水頭610m。總裝機：電站裝機容量1800MW；共由6臺300MW立軸可逆混流式水泵水輪機/發電電動機組組成。當時是我國已建和在建的同類電站單個廠房裝機容量最大、水頭最高的一座；也是亞洲最大、世界第二的抽水蓄能電站，電站主要機電設備均為國外品牌引進。

         我公司在天荒坪電站上、下水庫的管理房內各安裝吹氣式水力量測系統設備1套。

二、技術亮點

1、上、下庫水位測量均各布設了兩套高精度石英晶振原理的水位傳感器和兩套普通精度的水位計。

2、高精度的水位傳感器測量更穩定，兩者比對，在全量程范圍內兩者差異不大于6mm（普通精度的水位計間對比可達10cm差異）。

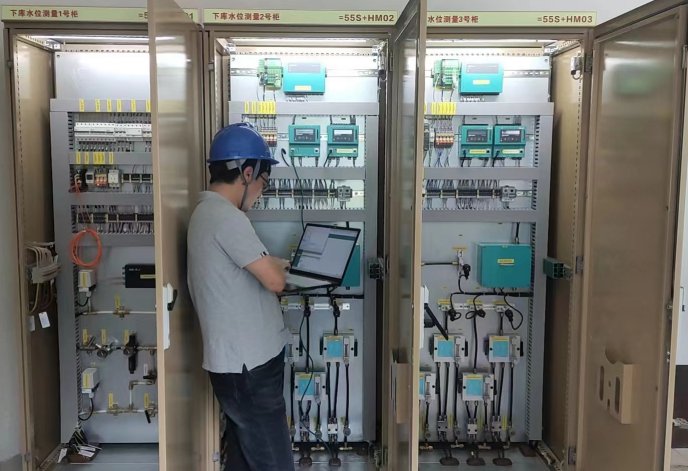

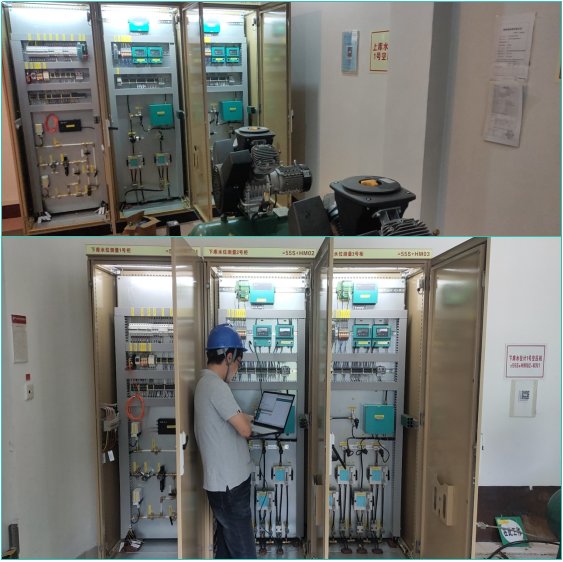

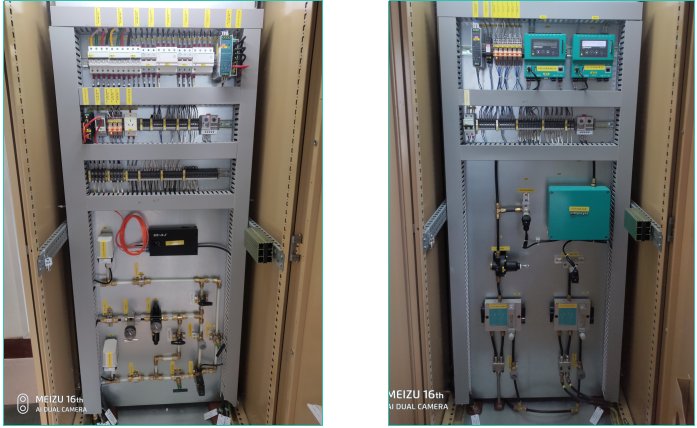

3、高精度水位計和攔污柵前后測點的普通精度水位計的測壓方式均為吹氣式，現場沒有傳感器的布設，所有傳感器均布設在水位計房的盤柜內。

4、上下庫均為人工水庫，水庫面積小，水位變幅較大，上下庫的水位設計變幅60米，運行變幅50米左右。

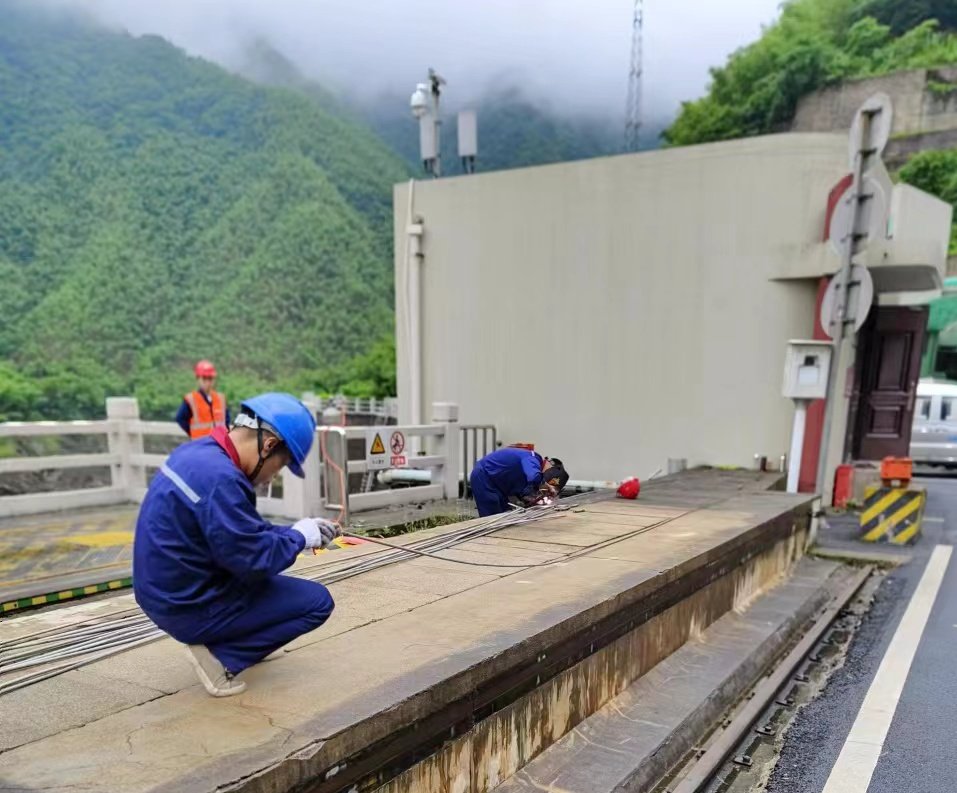

5、上下庫水下氣管的布設和固定，潛水員水下作業完成，作業時間均為停機時間，作業條件限制多、困難多。

6、要求具備完善的新老系統切換方案，切換作業時間短（中午停機時段，2個小時）。

7、格雷碼（并口）輸出水位，保證水位更新的時效性。

8、狀態報警信號設計齊全，均采用硬布線和通訊兩者方式傳至監控系統。

上、下庫水位測量均各布設了兩套高精度石英晶振原理的水位傳感器和兩套普通精度的水位計。

上、下庫水位測量均各布設了兩套高精度石英晶振原理的水位傳感器和兩套普通精度的水位計?；槿哂?。

高精度的水位傳感器測量更穩定。

高精度的水位傳感器測量更穩定，兩者比對，在全量程范圍內兩者差異不大于6mm（普通精度的水位計間對比可達10cm差異）。

設備使用壽命時間長，量測方式均為吹氣式，水下現場沒有傳感器的布設，所有傳感器均布設在水位計房的盤柜內。

高精度水位計和攔污柵前后測點的普通精度水位計的測壓方式均為吹氣式，現場沒有傳感器的布設，所有傳感器均布設在水位計房的盤柜內。

上下庫均為人工水庫，水庫面積小，水位變幅較大，上下庫的水位設計變幅60米，運行變幅50米左右。

天荒坪電站上、下水庫水位變幅教同類抽蓄電站較大，上下庫的水位設計變幅60米，運行變幅50米左右。

上下庫水下氣管的布設和固定，潛水員水下作業完成，作業時間均為停機時間，作業條件限制多、困難多。

要求具備完善的新老系統切換方案，切換作業時間短（中午停機時段，2個小時）。

格雷碼（并口）輸出水位，保證水位更新的時效性。

數字傳輸時效更快，格雷碼（并口）輸出水位，保證水位更新的時效性。

狀態報警信號設計齊全，均采用硬布線和通訊兩者方式傳至監控系統。

三、方案設計

1、主要設備及附件部件基本選用進口產品。上、下水庫高精度吹氣式水位計與普通精度吹氣式水位計各1套。

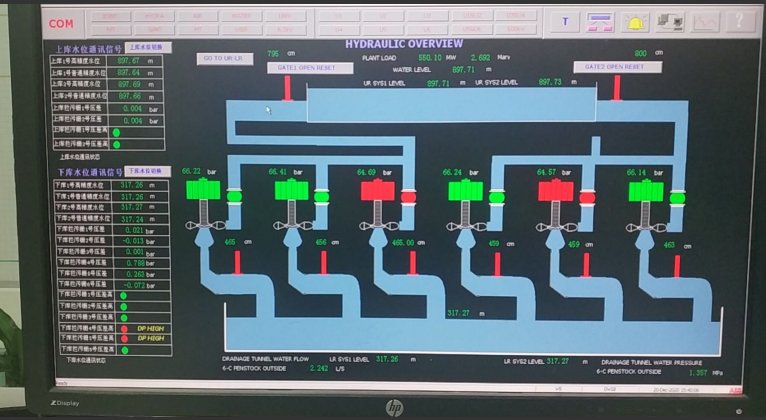

2、保留了原的信號采集方式（模擬量、開關量、格雷碼等）及信號源外，另外增加了采用光纖方式的modbus通訊。

3、系統采用冗余設計，供電、氣源、水位測點等均設計為互不影響的兩套獨立系統。

4、氣源（空壓機）的冗余設計完全采用繼電器實現邏輯控制，確保系統的安全性。

四、其他業績

浙江桐柏抽水蓄能電站水力量測系統設備

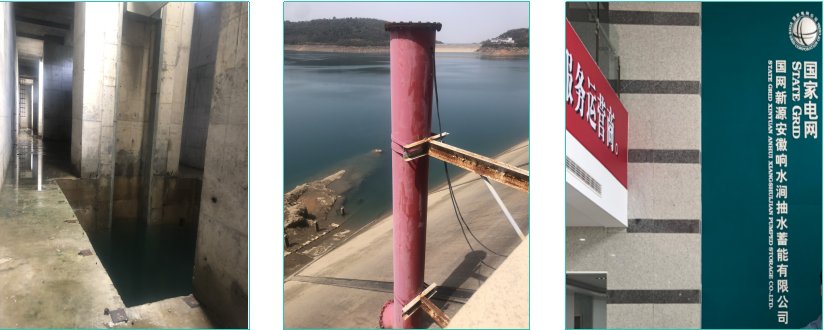

安徽響水澗抽水蓄能電站水力量測系統設備

福建仙游抽水蓄能電站水力量測系統設備

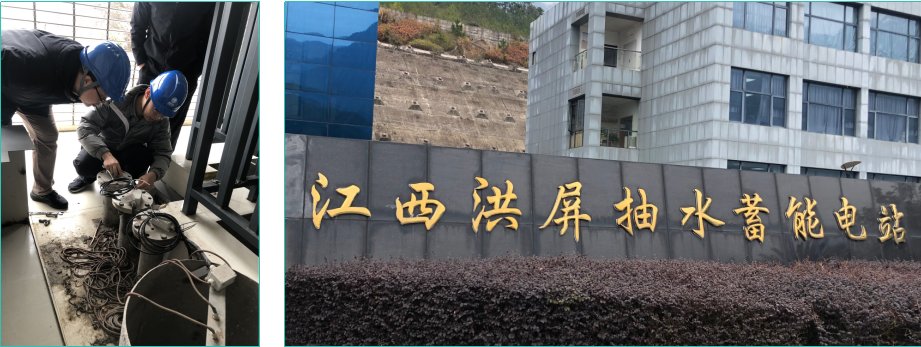

江西洪屏抽水蓄能電站水力量測系統設備

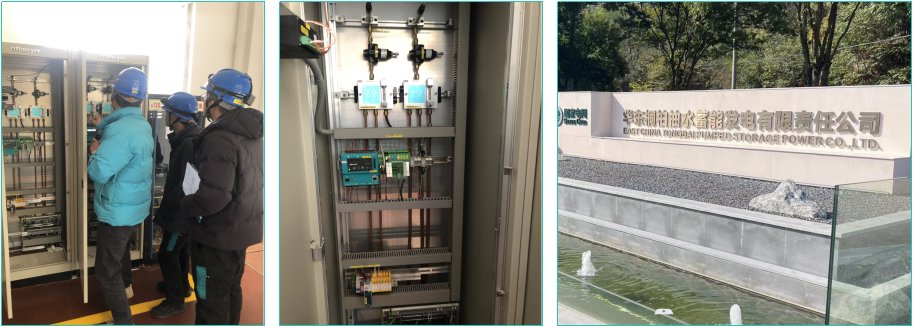

浙江仙居抽水蓄能電站水力量測系統設備

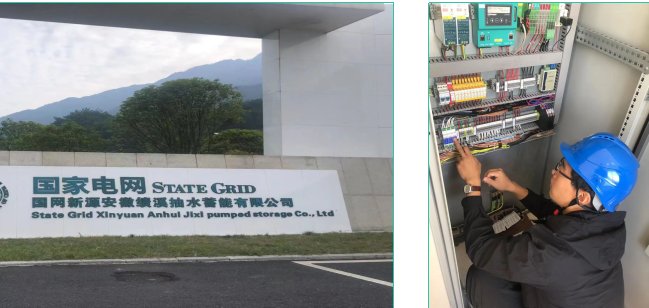

安徽績溪抽水蓄能電站水力量測系統設備

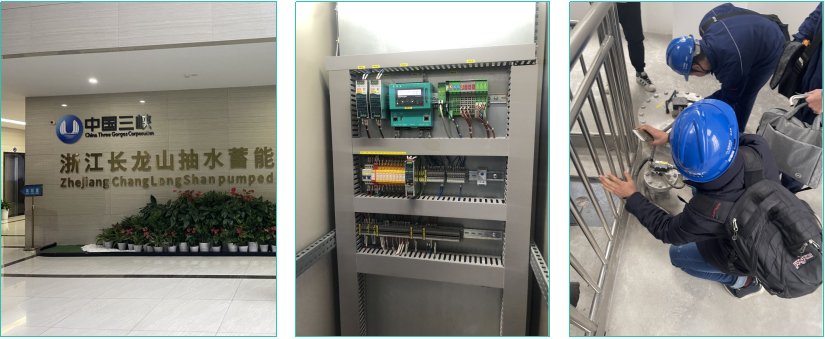

浙江長龍山抽水蓄能電站水力量測系統設備

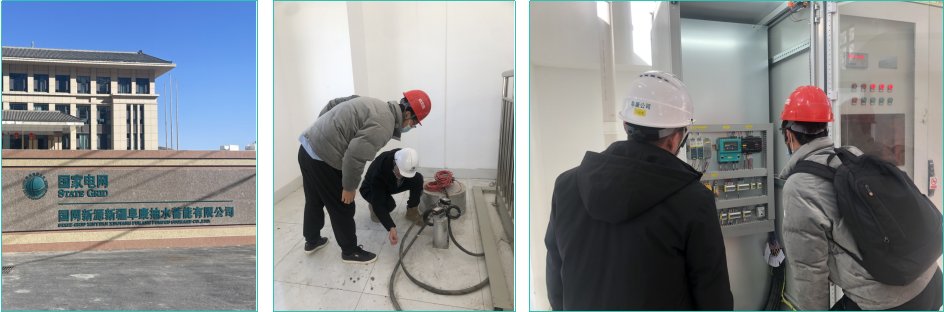

新疆阜康抽水蓄能電站水力量測系統設備
