一、項目簡介

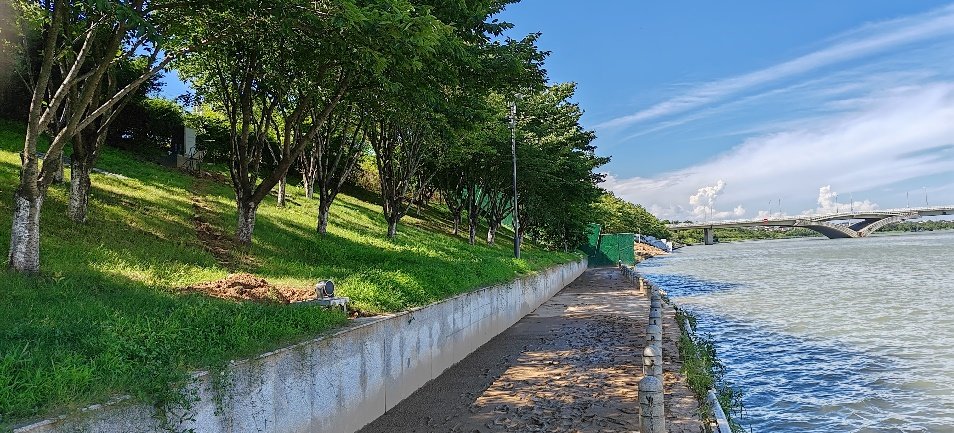

       衢州市水文站是省內首批設立的家重要水文站、中央報汛站，于1930年3月設立，是錢塘江上游防洪監測預警的重要控制站，浙江省洪水預警發布十大重要水文站之一。水文站控制流域面積為5424平方公里，監測要素齊全,包括水位、流量、泥沙、水溫、降水、蒸發、墑情等項目。流量監測斷面擬布設在書院大橋與西安門大橋之間，渠道順直，水流流態相對穩定。

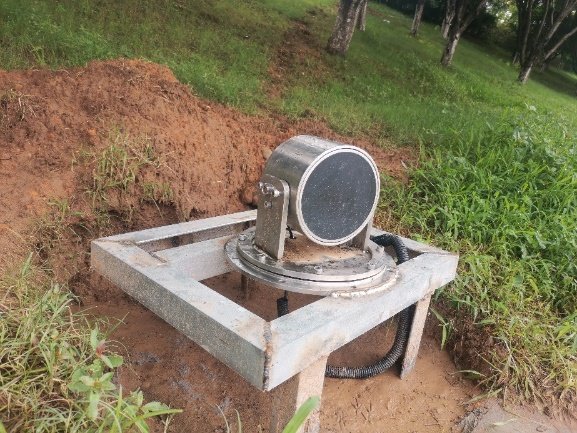

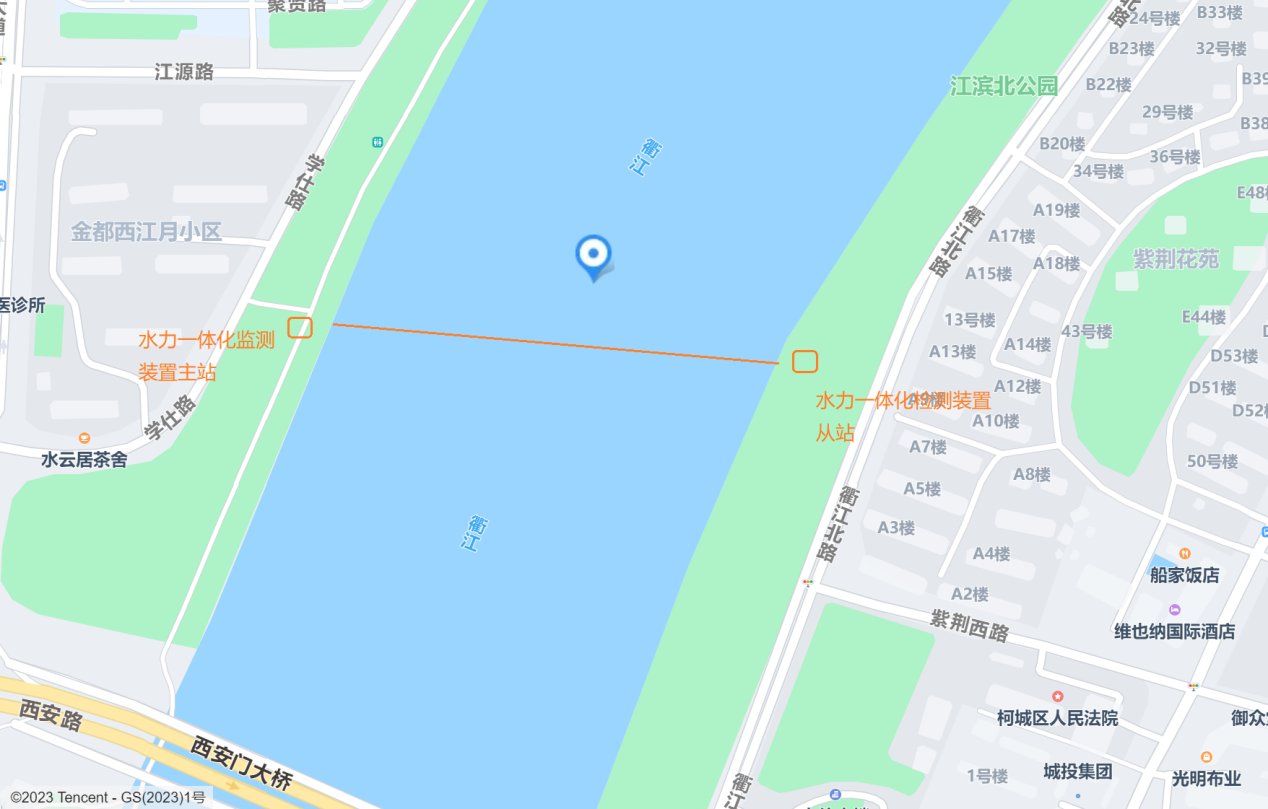

       流量監測斷面擬布設在書院大橋與西安門大橋之間，渠道順直，水流流態相對穩定，設備選怎無線時差法超聲波流量計，通過無線從站測流裝置將數據匯集到無線主站測流系統，單側換能器設射頻電纜分別引至就近側測流裝置系統。

       衢州市水文站最高運行水位64.58米，最低水位高程58.02米，水位變幅約6.56米；常年運行平均水深4.06米左右。

二、技術亮點

·  攻克洪峰水流量在線測驗難題。

 端午汛到來，在洪峰中保持了穩定測量，為端午汛提供了數據。

1.項目背景：端午汛到來時，流速儀、ADCP等測量設備無法使用，測不出洪峰到來時的流量。

2.解決方案：安裝無線時差法超聲波流量計后，在端午汛期間上游連續2次洪峰到來，水位較常水位上漲2米左右，流速最大達到2.2m/s左右，泥沙含量增大，水中漂浮物增多，持續幾日高流量、高流速，無線時差法超聲波流量計在汛期內仍保持正常工作，穩定測量了洪峰期的數據。

三、方案設計

聲道數：2聲道

安裝方式：1E2P

聲道角：65°

渠寬：358m

衢州市水文站渠道順直、流態較為穩定、水位較為穩定，擬布設換能器的層數為2層。
