一、項目簡介

       膠東調水工程是山東省“百”字型骨干水網的重要組成部分，由引黃濟青工程和膠東地區引黃調水工程組成。工程運行為引黃、引江雙水源調配，可從打漁張沉沙池進水閘調引黃河水，從北堤穿涵閘下游處通過小清河子槽上節制閘調引山東省膠東調水東線的長江水。在北堤穿涵閘至宋莊分水閘為共用段，宋莊分水閘以下一路至青島棘洪灘水庫，一路沿萊州灣新建膠東調水線路至威海米山水庫入口閘。工程線路全長600多公里，可實現長江水、黃河水、當?shù)厮穆?lián)合調度、優化配置，緩解了膠東乃至全省的水資源緊缺局面。

      工程建成通水35年來，累計引水130多億立方米，累計為膠東四市配水90多億立方米，為工程沿線提供農業灌溉用水將近20億立方米，有效補充地下水超20億立方米，為膠東地區經濟社會發展提供了安全可靠的供水支撐和保障。

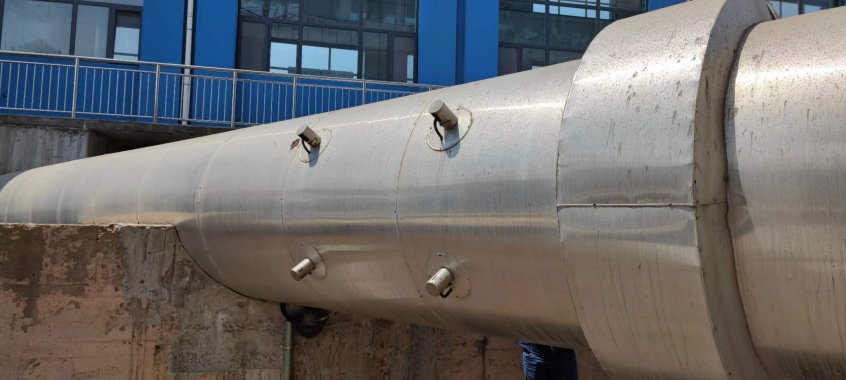

     青島清萬水技術有限公司是山東省膠東調水工程流量監測設備的主要供應商，共計安裝服務43套時差式超聲波測流設備，其中明渠流量計16套，管道流量計23套，涵洞流量計4套，所提供的產品性能穩定，測流精度高，故障率低，使用壽命長，為該工程的水量調度和貿易結算提供了可靠的數據支撐。

二、技術亮點

·  解決長距離輸水的流量監測及提供調度數據依據。

1.項目背景：山東省膠東調水工程工程線路全長600多公里，可實現長江水、黃河水、當?shù)厮穆?lián)合調度、優化配置。多種水源聯合調度和用水戶的貿易結算數據均依靠流量計進行。

2.解決方案：山東省膠東調水工程共安裝43臺清萬水公司提供的超聲波流量計，在15年的運行過程中，精確的提供了工程沿線600多公里的流量數據，保證了調度運行的精確和貿易結算的準確。

· 泵站水泵出水流道復雜流態測流。

1.項目背景：泵站水泵出水流道一般距離較短，流態不穩定，大部分測流設備無法在泵后近距離進行流量監測。

2.解決方案：清萬水通過交叉斷面安裝方式、精準定位，最大程度上減少距離短、復雜流態對測流的影響，實現泵站水泵出水流道復雜流態流量在線監測。

·  水溫校準技術。

 1.項目背景：山東省膠東調水工程共安裝43臺超聲波流量計，水量調度和貿易結算至關重要，需要一種校準技術，隨時驗證設備的運行狀態和流量準確性。

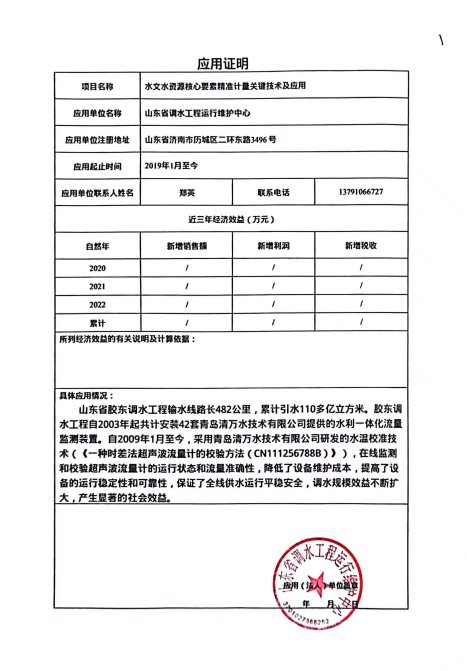

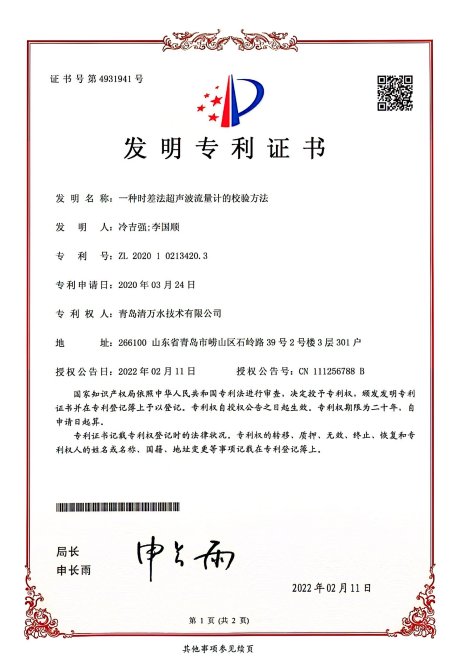

 2.解決方案：青島清萬水技術有限公司研發的水溫校準技術(《一種時差法超聲波流量計的校驗方法(CN111256788B)》)，在線監測和校驗超聲波流量計的運行狀態和流量準確性，降低了設備維護成本，提高了設備的運行穩定性和可靠性，保證了全線供水運行平穩安全，調水規模效益不斷擴大，產生顯著的社會效益。

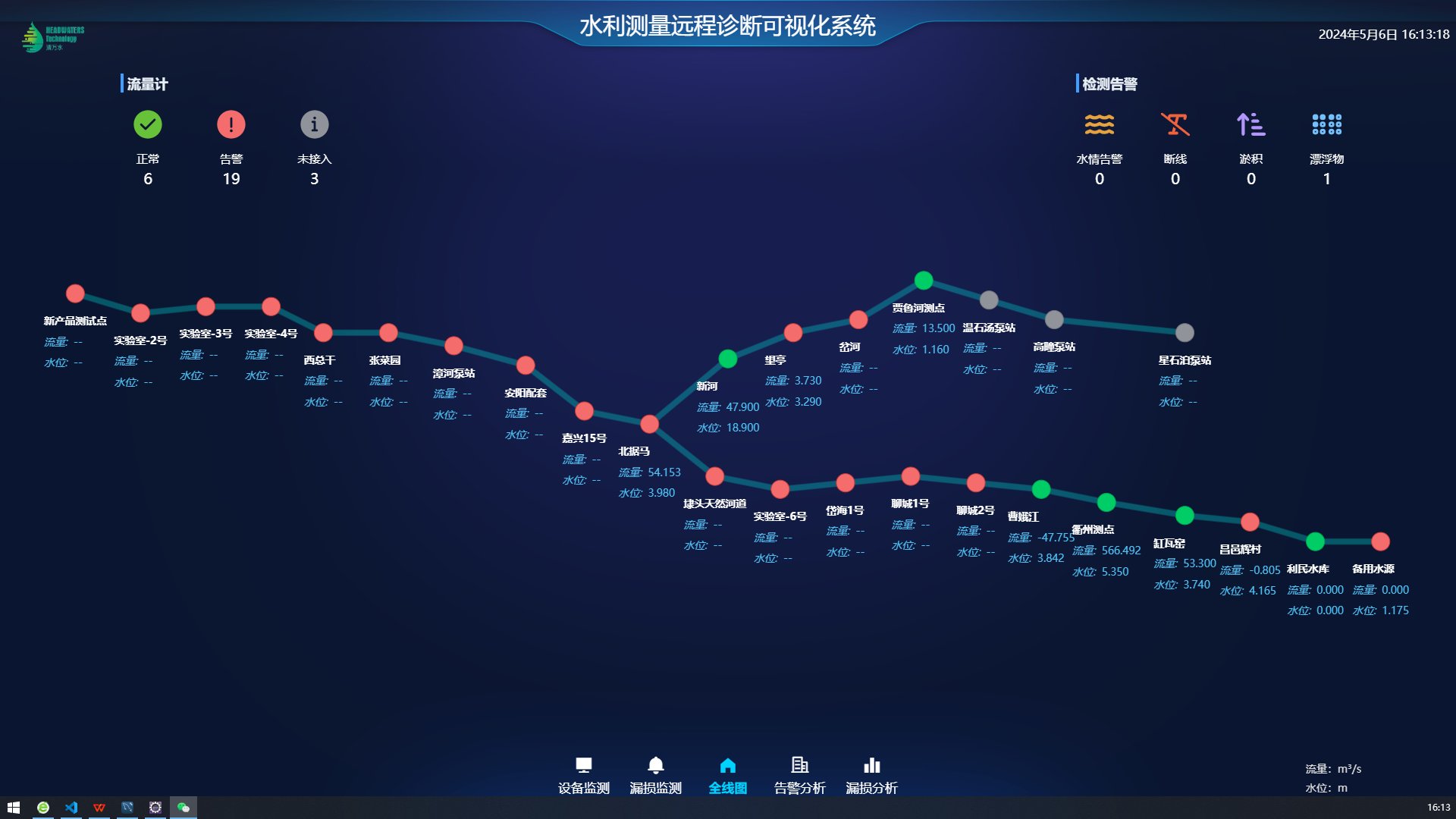

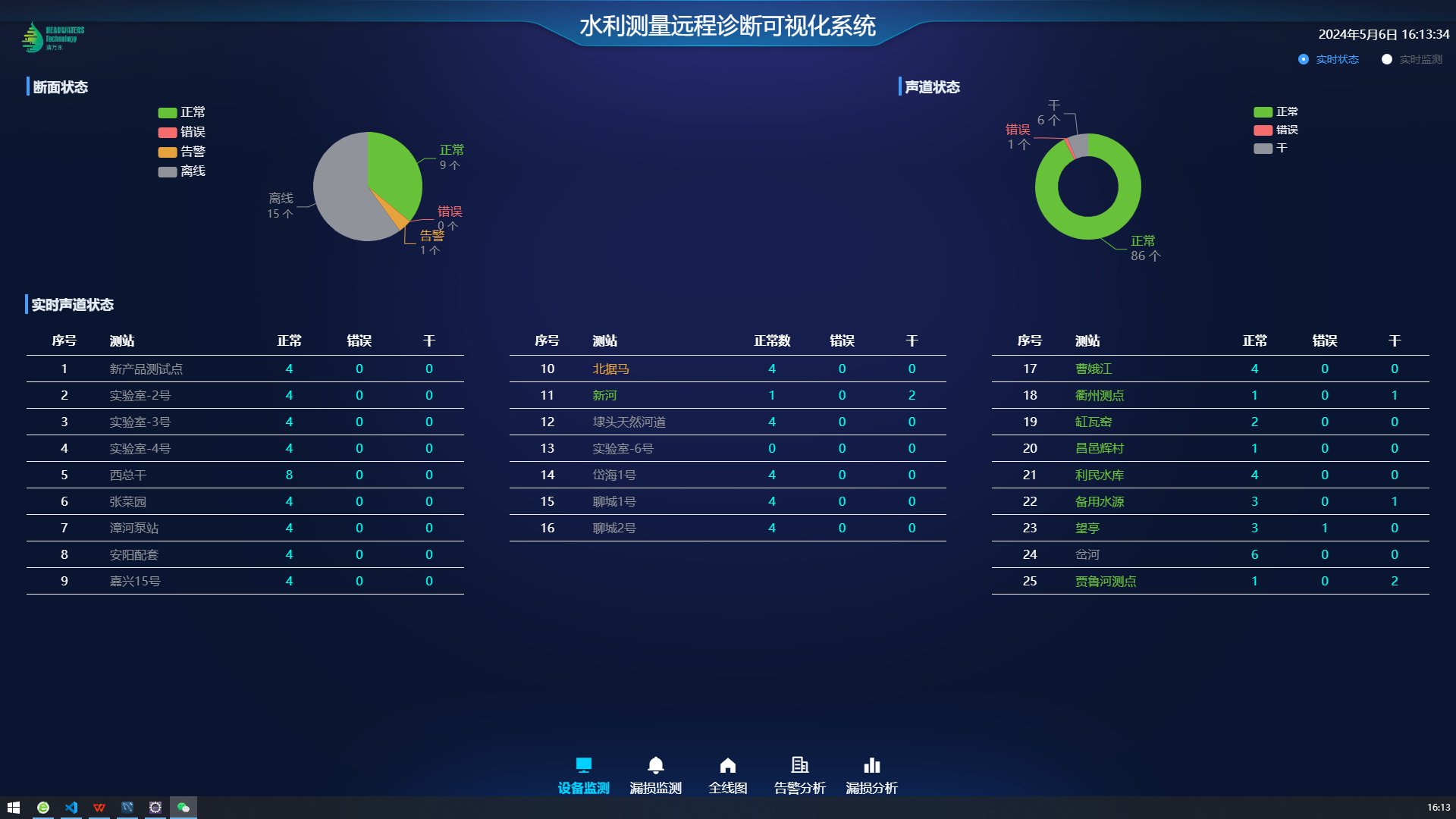

·  流量計遠程智能診斷維護系統。

1.項目背景：山東省膠東調水工程沿線43臺超聲波流量計，數量多、安裝點分散，如何有效的管理設備具有一定的難點。用戶需要一套系統能有效的將流量數據進行利用和深度開發。

2.解決方案：山東省膠東調水工程應用流量計遠程智能診斷維護平臺，此平臺連接沿線所有流量計設備，可實現多站點聯合運維調控，異站點問題解決，同時兼?zhèn)鋽?shù)據整合、數據報送、數據存儲、異常報警記錄、運行維護記錄等功能，大大地提高了運行維護效率。

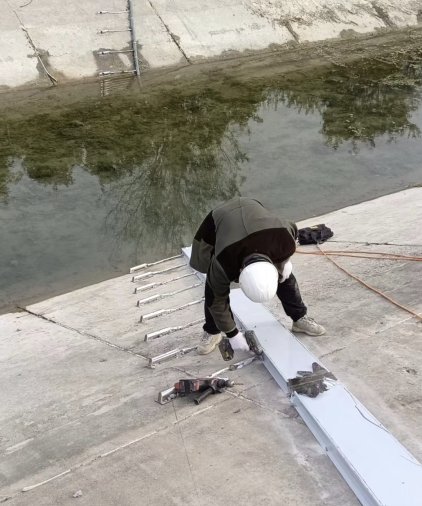

· 實現供水渠道不停水安裝。

1.項目背景：山東省膠東調水工程2017年應急抗旱工程，由于先期已經通水，無法停水。這對流量計安裝提出了很大的難點。

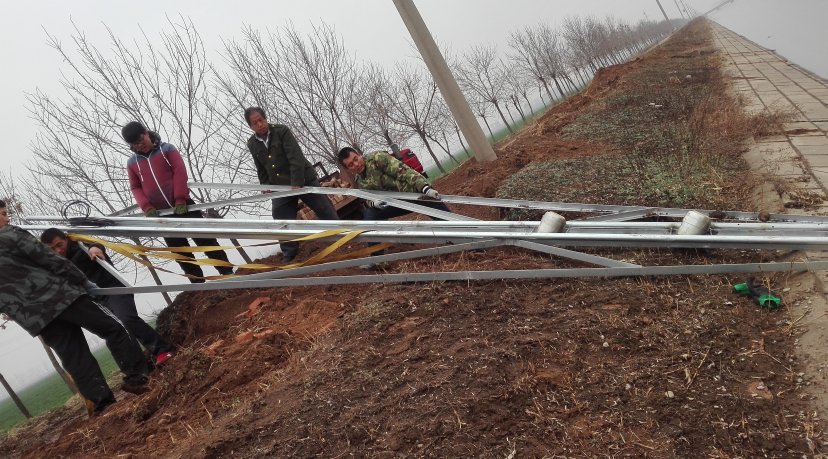

2.解決方案：清萬水通過安裝支架、模擬對準等措施，采用帶水安裝的方式，成功安裝流量計，保證了工程流量計監測的成功。

·  產品壽命超過15年。

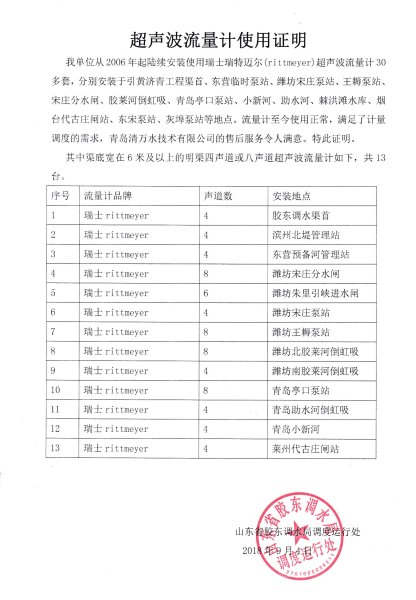

1.項目背景：山東省膠東調水濱州渠首超聲波流量計安裝于2006年，灰埠和東宋泵站超聲波流量計安裝于2008年。

2.解決方案：通過清萬水的專業性運維服務保障產品使用壽命均能達到15年以上。

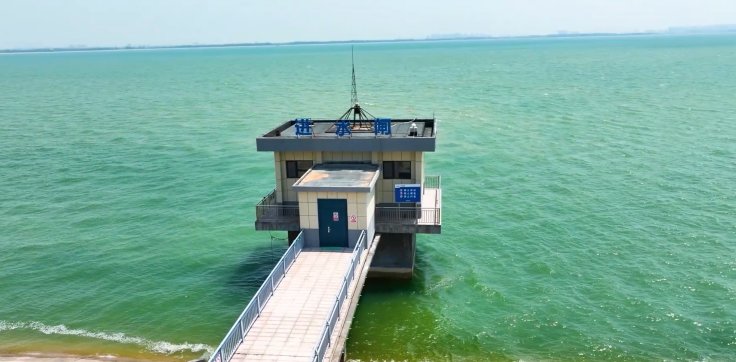

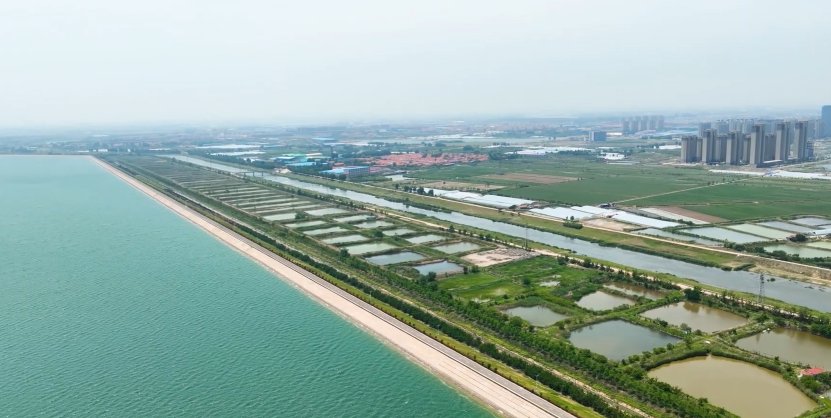

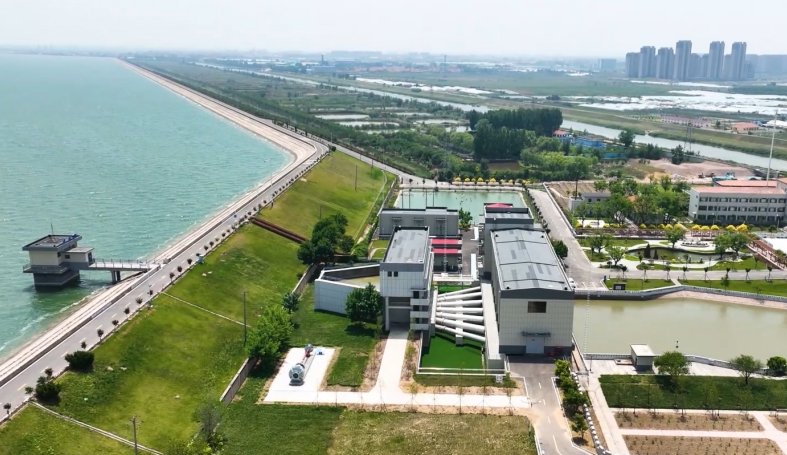

·  棘洪灘水庫與青島自來水精準計量，保證貿易結算精確。

 1.項目背景：山東省膠東調水工程棘洪灘水庫，承擔給青島自來水原水公司供水的重要任務，作為青島市的主要水源，年供水量將近2億立方米，如果流量計量出現1個流量偏差的話，那水費計量的損失巨大。

 2.解決方案：青島清萬水技術有限公司在棘洪灘水庫出水口和青島自來水原水公司進水口相隔20米的距離均裝有超聲波流量計，時刻關注流量數據，保證流量計量的精確，確保貿易結算公平公正。

三、方案設計

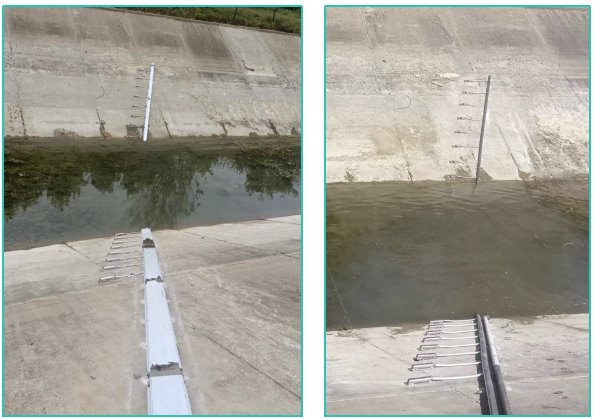

明渠八聲道

聲道數8聲道、安裝方式2E8P。

四、施工流程

1、現場勘測，根據現場條件結合產品特點，滿足于客戶要求，擇優選擇匹配：主機型號，換能器赫茲數，聲道數量，聲道布置，安裝方式，市電源（太陽能），采集信號等。

2、使用經緯儀定位，確定換能器安裝位置。

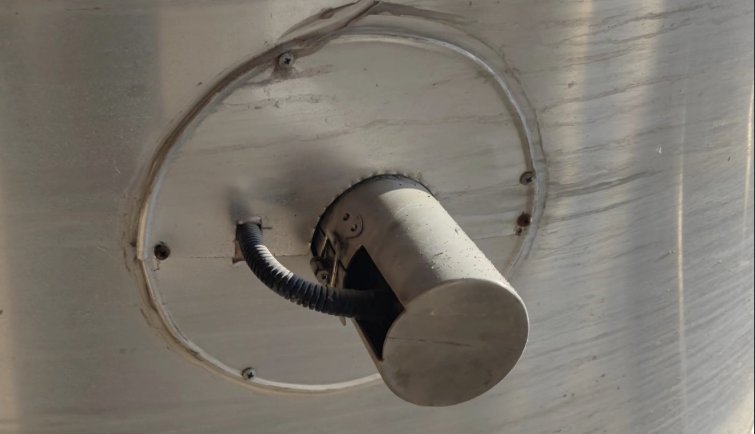

3、安裝完畢，用換能器專用檢測工具檢驗換能器信號接收是否正常。流量計主機通電，檢測工具觸點用水加濕后貼緊換能器發射面，檢測指針應指在綠色區域內或4～8mA之內，否則應檢查。。

4、在晚間用激光對準器調整換能器。激光對準器底部貼緊換能器發射面，多次調節換能器讓激光點對在另一側的換能器中心上。

5、安裝換能器及連接射頻電纜需要將渠道內的水排空，8只換能器接8根射頻電纜，通過線纜護管匯聚一側后和水位計線纜一起通過線纜護管保護引至控制室主機箱內。。

6、數據復測，生路長、聲路角、安裝高程等數據的復測，確保測量準確性。

7、主機安裝調試。
