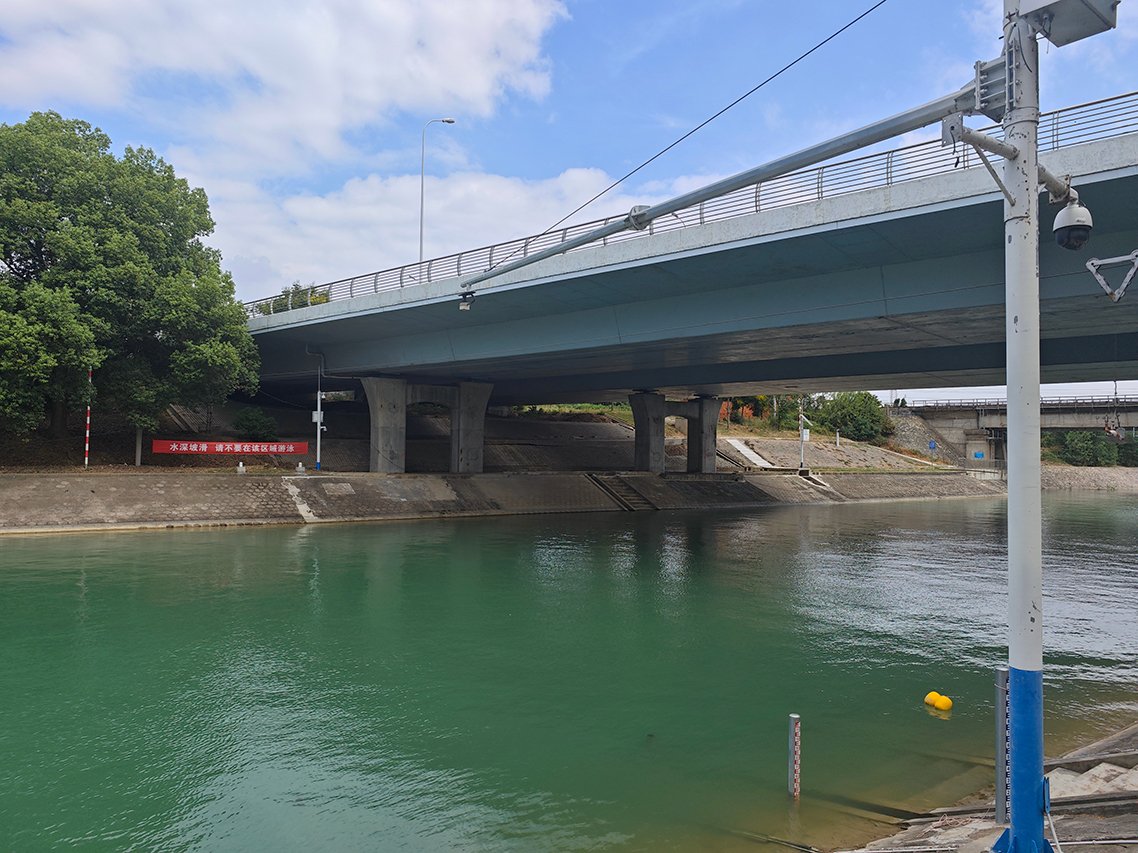

湖北省漳河灌區

一、項目簡介

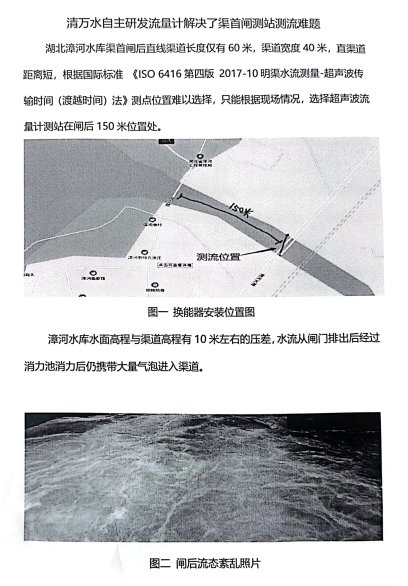

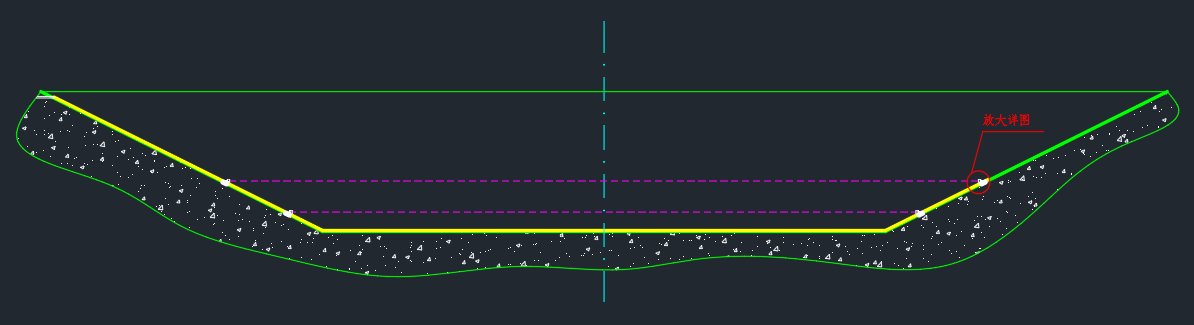

漳河水庫設出水閘門，閘門底板離水面30多米。開閘時，水流經閘門瀉出到消力池，部分能量消掉后，進入引水干渠。由于水壓大，水流在消力池內翻滾后，產生了大量的氣泡并帶入引水干渠內。由于水壓大，平直段短，水流中存在的大量氣泡會衰減超聲波的能量，勢必給超聲測流帶來大的考驗。用戶安裝了國外知名流量計，當閘門開度較小，入渠流量范圍為10-30m3/s時，該流量計還能正常運行；當開度加大，流量達到30-50m3/s時，出現了明顯的超聲波信號衰減現象；當流量超過50m3/s以上時，超聲波信號繼續減弱，直至無有效信號，此時流量數據測量斷斷續續，極不穩定。

為此更換了清萬水自主研發的超聲波流量計，進行通水測試，驗證超聲波信號得到了明顯增強，瞬時流量值趨于平穩穩定，未出現測量中斷的現場。在整個測試過程中，清萬水自主研發的超聲波流量計一直處于持續穩定的運行狀態

二、技術亮點

1、水庫出水渠道內流態紊亂。由于滯留在渠道內的氣泡未完全消融，水中的氣泡對超聲信號帶來較大的衰減和畸變。

2、衰減和畸變后的波形信號，其波形采集的特征點會滿足不了流量計系統預設的波形特征點的閾值條件，所以畸變后的波形被當作無效波形處理。

3、自主流量計系統內置了先進的波形處理算法，對于畸變的波形和衰減后的微弱波形仍然可用正常處理。

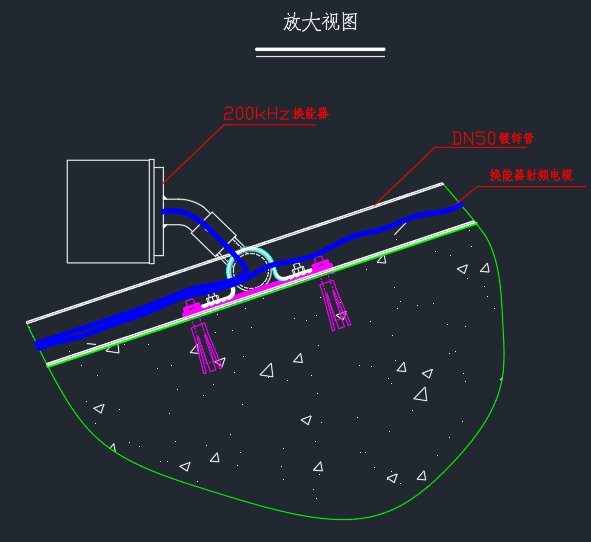

增強換能器的激勵信號功率，使信號具有更強的抗衰減能力。

清萬水自主研發的超聲波流量計，具有更高的發射功率，使超聲信號能夠穿透高氣泡含量的流水。

交叉相關信號處理技術有效進行信號的干擾補償。

流速測量容易受到環境因素的干擾，通常情況下，超聲波脈沖穿過介質時都會被反射、散射和衍射而造成減弱，減弱的程度據介質（水中顆粒和氣泡）的密度而有所不同，這種情況導致某些測流裝置測量出現錯誤，因此需要在測量過程中進行適當?shù)沫h(huán)境控制和干擾補償，采用更為先進的交叉相關技術，通過交叉相關信號處理技術可更準確的獲得時間差。

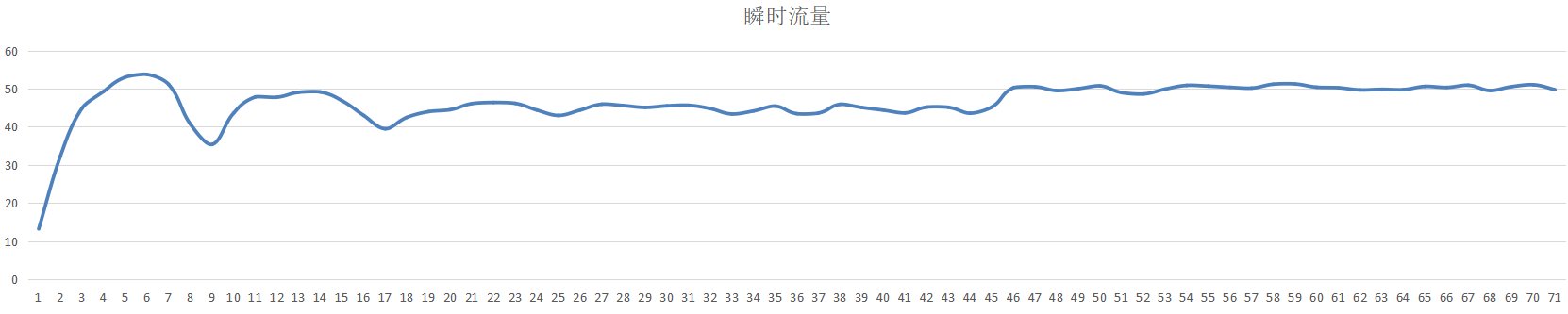

在更換清萬水自主研發的超聲波流量計主機進行通水測試后，超聲波信號得到了明顯增強，瞬時流量值趨于平穩穩定，未出現測量中斷的現場。在整個測試過程中，清萬水自主研發的超聲波流量計一直處于持續穩定的運行狀態。

通過波形記憶對比法，采集系統能準確找到發出的信號。并在每次測量中對更多的信號進行采樣，且對這些采樣進行更好的算術處理，以排除錯誤讀數，因此可以在一般到惡劣的噪音、泥沙環境下，獲得更可靠、更準確的測量值。

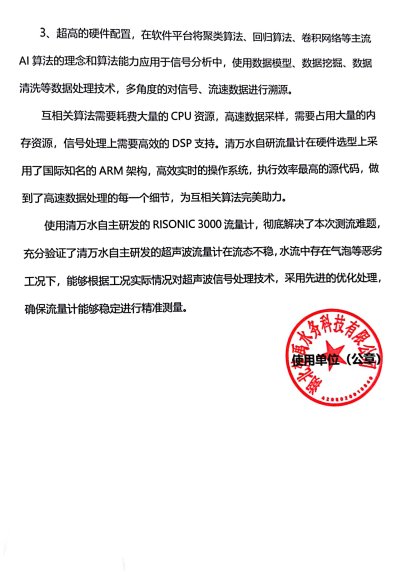

優化硬件配置架構，使流量計主機具備更強的數據處理能力。

回歸算法、卷積網絡等AI算法應用于信號分析中，同時高速的波形數據采樣需要占用大量的內存資源，清萬水自研流量計在硬件上采用ARM架構、高效實時的操作系統、執行效率較高的源代碼是實現主機進行更強數據處理能力的保證。
